การตัดภาพด้วย Erdas Imagine 2 (AOI Tool)

คราวนี้เป็นภาคต่อของการตัดภาพ หรือ rater ในโปรแกรม Erdas Imagine ด้วย AOI Tool ซึ่งภาพที่ได้ออกมาจะเป็นรูปร่างต่างๆ ตามที่เราต้องการได้ วิธีการก้อตามนี้เลย

ขั้นที่ 1 เปิด veiwer ขึ้นมา เรียกภาพที่ต้องการตัดเข้ามา แล้วไปที่ tab เมนูในหน้า Viewer คลิกที่ AOI เลือก Tool

ขั้นที่ 2 ลาก AOI ไปตามภาพที่เราต้องการตัดให้พอดี

ขั้นที่ 3 ไปที่เมนูหลักของ Erdas เลือก Data Prep ได้เมนูเครื่องมือ ดังภาพ แล้วเลือก Subset Image

จากนั้นจะมีหน้าต่างปรากฏขึ้นมาให้เราเลือกภาพที่เราต้องการตัด และ กำหนดที่อยู่ของไฟล์ภาพที่ตัดเสร็จแล้ว

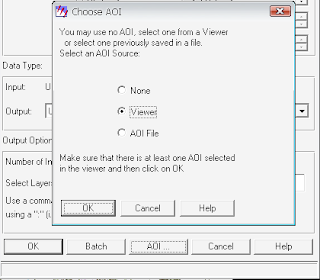

เมื่อเรากำหนดชื่อไฟล์ ที่อยู่ไฟล์เรียบร้อยแล้ว ที่หน้าต่างเดิม ด้านล่างสุด ให้คลิกที่เมนู AOI จะปรากฏ เมนูย่อย ขึ้นมาอีกหนึ่งเมนู ที่เมนูใหม่นี้ ให้เช็คที่ viewer แล้วคลิก ok และ คลิก ok อีกครั้งที่เมนูหลัก

4. หลังจาก โปรแกรม process เรียบร้อยแล้วเราก็จะได้ภาพ ที่ตัดตามรูปร่างที่เราลากตาม AOI ไว้

หวังว่าทุกคนที่บังเอิญมาอ่านเจอแล้วจะสามารถนำไปใช้ประโยชน์กับงานที่ทำอยู่นะค่ะ

การตัดภาพด้วย Erdas Imagine 1

เป็นวิธีตัดภาพถ่ายทางอากาศด้วยโปรแกรม erdas โดยวิธีใช้ Inquire Box

แผนที่ต้นฉบับก่อนตัด

ขั้นที่ 1 เปิดภาพที่ต้องการตัด เข้ามาในviewer แล้วไปที่ tab Utility เลือก Inquire box

ขั้นที่ 2 เปลี่ยนสี Inquire box เพราะ default เป็นสีขาว ซึ่งจะมองยาก (เปลี่ยนสีให้มองเห้นได้ชัดเจนขึ้น)

3 ขยายขนาดของ Inquire box ให้มีขนาดเท่ากับภาพที่เราต้องการตัด วิธีนี้จะกำหนดกรอบของภาพทีจะตัดให้เป็นรูปสี่เหลี่ยมเท่านั้น

4. ไปที่แถบเครื่องมือของโปรแกรม เลือก Tab DataPrep จะมี drop down list ปรากฏขึ้นมาให้เลือก Subset Image

จะปรากฏหน้าต่าง ให้เรากำหนดไฟล์ตั้งต้นที่

ต้องการตัด และ กำหนด ที่อยู่พร้อมกับตั้งชื่อไฟล์

ที่จะได้จากการตัดภาพ

5. จากนั้นให้คลิกที่ ปุ่ม From Inquire Box แล้วกด OK และเมื่อ โปรแกรมทำการ process เสร็จ ก็จะได้ผลลัพธ์ดังนี้จ้า

จะได้ภาพออกมาเป็นรูปสี่เหลี่ยมเท่ากับขนาดของ Inquire Box ที่เรากำหนดขนาดไว้ตั้งแต่ขั้นตอนแรกจ้ะ
